導讀：在使用發(fā)泡硅膠之前，要充分攪拌原料以避免因儲存而引起的某些原材料的不均勻分布，將固化劑和原材料按一定比例混合，攪拌2分鐘3分鐘，以確保材料的均勻混合
在使用發(fā)泡硅膠之前，要充分攪拌原料以避免因儲存而引起的某些原材料的不均勻分布，將固化劑和原材料按一定比例混合，攪拌2分鐘3分鐘，以確保材料的均勻混合，使混合產(chǎn)品盡快真空并使用，并避免因凝固現(xiàn)象而使生產(chǎn)正常進行。
建議以發(fā)泡硅膠為固化劑：原料=1≤1，固化溫度12 0℃，固化時間13 min 2 0 min，所有與液體硅膠接觸的器具和容器必須清潔，避免接觸磷(P)、氮(N)、硫(S)化合物和金屬有機物，否則產(chǎn)品催化劑失效，造成非硫化現(xiàn)象。
發(fā)泡硅膠不應與任何其他凝聚硅膠接觸，否則會引起固化劑中毒，導致硅膠不固化現(xiàn)象。其他含硫、磷、氮的有機化合物，如水、雜質(zhì)、有機錫催化劑、酸、堿等，都會影響膠粘劑的固化，使用時不能混入或接觸這些物質(zhì)。
在-65℃-200℃的溫度范圍內(nèi)，發(fā)泡硅膠可長期使用，保持其柔軟、彈性、環(huán)保、無毒，具有優(yōu)良的電氣性能和化學穩(wěn)定性、耐水性、耐臭氧性、耐氣候老化性、無腐蝕性、生理惰性、無毒無味、線收縮率低、操作方便等優(yōu)點。
1.發(fā)泡倍數(shù)高，發(fā)泡均勻，穩(wěn)定性好。
2.無毒、無腐蝕性、化學惰性。
3.發(fā)泡的孔徑小，均勻，細膩。

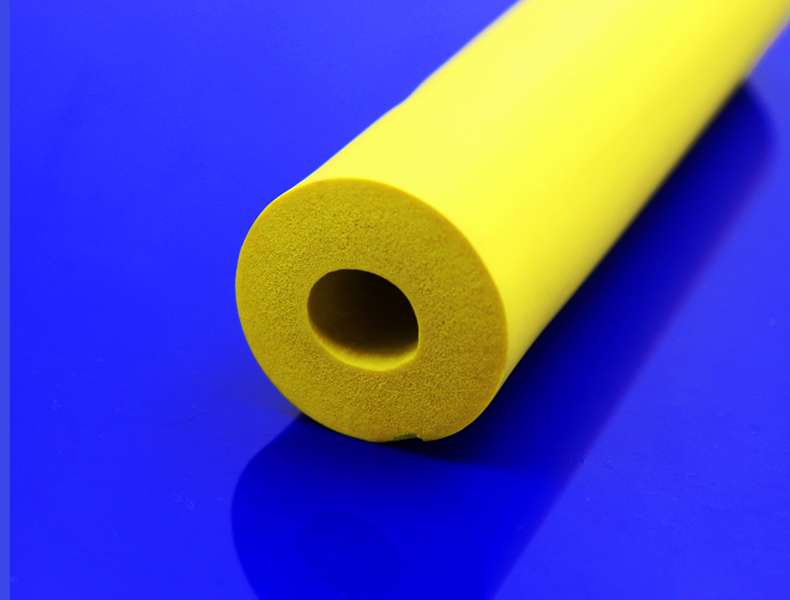

![](/uploads/image/2019081...")
